加氢反应釜自动化控制系统的实现与设计

更新时间:2024-03-14 点击次数:154

  加氢反应是化工生产中一类重要的化学反应,常用于提高油品质量、改质及合成化学品。加氢反应釜是进行此类反应的关键设备,其操作条件通常为高温高压,因此对反应的控制精度和安全要求高。
  随着现代控制技术的发展,实现反应釜的自动化控制不仅能够提高生产效率和产品质量,还能显着降低安全风险。自动化控制系统的核心在于实时监测与控制反应釜内的各项参数,如温度、压力、搅拌速度以及物料流量等,以保证反应在理想条件下进行。以下是实现反应釜自动化控制系统的关键步骤:
  1. 传感器与仪表的选择与布置:首先,需要选择适合高温高压环境的传感器来实时监测反应釜内的温度、压力等关键参数。这些传感器具有足够的精度和响应速度,以便捕捉反应过程中的变化。同时,还需安装流量计和调节阀等设备,用以监控和调控原料及催化剂的加入量。
  2. 控制策略的制定:基于反应过程的物理化学特性,制定相应的控制策略。这通常包括温度控制、压力控制、物料平衡控制等多个环节。例如,通过控制加热系统的功率输出,可以实现对反应温度的控制;通过调节搅拌器的速度,可以确保反应物质充分混合。
  3. 控制系统的集成:将传感器收集的数据输入到控制单元,并在其中实现预设的控制逻辑。控制系统应具备数据处理、实时监控、故障诊断和报警等功能。
  4. 人机界面(HMI)的设计:为了便于操作人员监控和干预反应过程,需要设计直观且用户友好的人机界面。HMI可以显示实时数据、历史趋势、操作日志等信息,并提供操作面板以供操作人员手动调整控制参数。
  5. 安全性考虑:在系统设计时,将安全作为首要考虑因素。自动化控制系统应具备多重安全保护功能,如超压、超温、泄漏检测等。在检测到潜在危险时,系统应能立即启动紧急程序,如自动降温、降压、停止搅拌或切断原料供应。
  6. 调试与优化:系统安装完成后,需要进行严格的调试工作,以确保各项控制功能正常运行并达到预期效果。此外,根据实际运行情况不断优化控制策略和维护更新系统是保证长期稳定运行的关键。
  通过以上步骤,可以构建一个高效、准确且安全的加氢反应釜自动化控制系统。这样的系统不仅能够减少人为操作失误,提高反应效率和产品一致性,还能够及时应对各种异常情况,保障生产安全。设计时还需要考虑众多因素,以确保反应能在理想的环境下进行。以下是在设计时需要注意的几个关键点。
  材料选择:材料具备足够的机械强度以承受高压,同时要有优良的耐腐蚀性能以应对反应介质的侵蚀。因此,不锈钢、哈氏合金或钛材料常被选用作为制造材料。在选择材料时还需考虑其与反应物和催化剂的相容性。
  容量与尺寸:反应釜的容量和尺寸应基于生产规模和反应热力学特性来确定。过大的反应釜可能导致物料混合不均,而过小则可能影响生产效率。此外,釜体高度与直径的比例也是影响搅拌效果和传质效率的重要因素。
  压力容器设计:反应釜需按照压力容器的相关规范进行设计,包括筒体、封头、端盖等部分的结构设计,以及螺栓、法兰、密封等连接件的选择。确保反应釜能承受预期的工作压力,并具备必要的安全系数。
  搅拌系统:搅拌是设计中的核心部分。搅拌器的设计要保证良好的物料混合,同时避免产生过高的剪切力,防止对催化剂造成损害。搅拌速度和型式应根据反应物质的性质和反应条件来选择。
  温度控制:许多加氢反应都是放热反应,因此需要精确的温度控制以避免温升过快。设计时应考虑加热或冷却系统的布局,如夹套、盘管等,以及温控系统的灵敏度和响应时间。
  安全阀:由于加氢反应通常涉及高温高压条件,因此在反应釜上安装安全泄压装置至关重要。安全阀的设计要能够在压力超出安全范围时迅速泄压,避免潜在的爆炸危险。
  控制系统:通常配备有自动控制系统,用于监控和控制反应参数,如温度、压力、搅拌速度和物料流量。设计控制系统可以提高操作的精准度,减少人为误差。
  配件和管道:配件和管道的设计应考虑到易于安装、维护和清洁。管道的直径和布局应保证物料流动顺畅,减少死角,以避免物料残留和交叉污染。
  设计师在进行设计时不仅要考虑反应釜的功能性,还要兼顾安全性、经济性和可维护性。通过精心的设计和优化,可以确保加氢反应釜在实现高效化学反应转换的同时,保障了生产过程的安全与稳定。

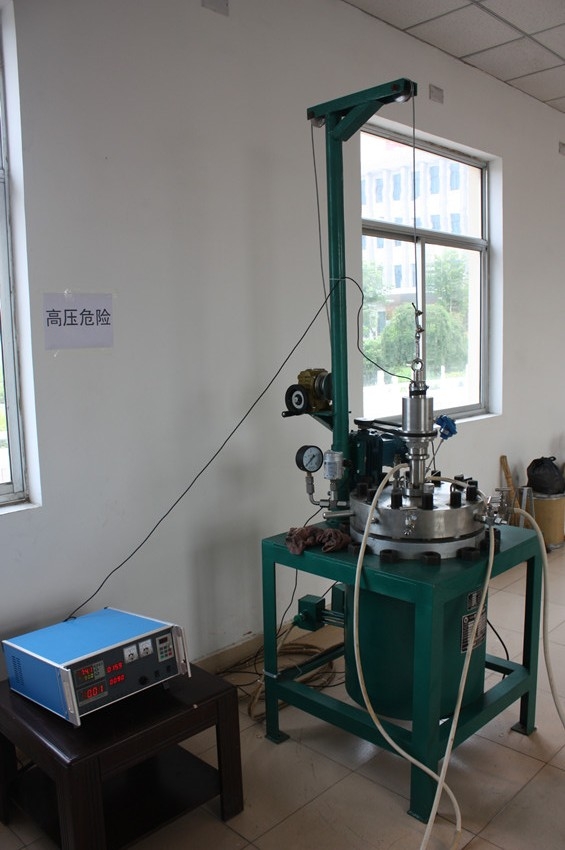

加氢反应釜
