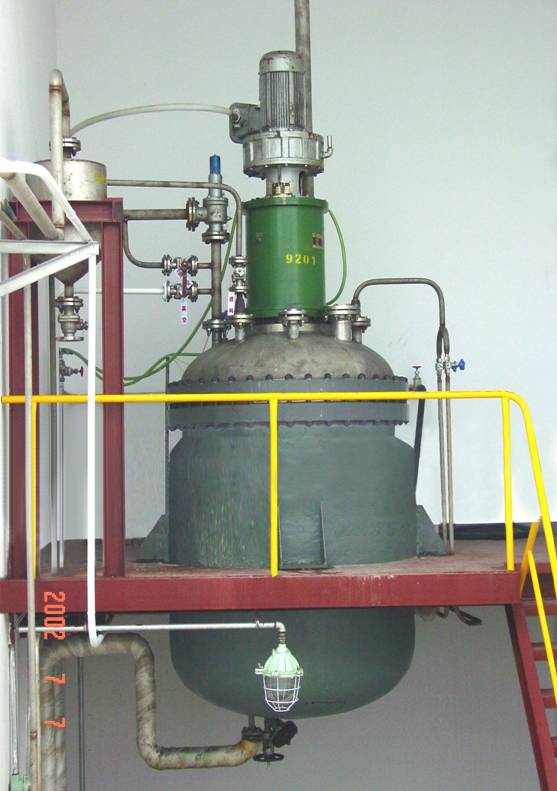

氢化釜

　　实验室氢化釜采用端面马蹄形磁力搅拌器，静密封、无泄漏，耐高温、高压、高真空、搅拌转速高、运行平稳、噪音小、适用范围广、使用简单、操作方便等特点，是实验室进行各种搅拌反应的理想设备。
　　设备适用于反应物料粘度小的液体、气体等介质在不同的反应条件下进行搅拌反应，不适用于粘度大的、带固体料或产生结晶的介质进行搅拌反应。主要用于气体与液体反应、气体与气体反应。搅拌轴承采用耐腐蚀不锈钢或陶瓷球轴承。

　　以下是氢化釜结构的详细剖析：

　　1. 主要结构部件
　　1.1 反应釜体
　　釜体：通常由耐高压和耐腐蚀的材料（如不锈钢、合金钢等）制成。釜体设计要能承受高压氢气和反应条件下的内部压力。
　　内衬：一可能配有内衬，用于提高耐腐蚀性和延长设备使用寿命。
　　1.2 搅拌系统
　　搅拌器：内部配备搅拌器或搅拌桨，以确保反应物和氢气的充分混合。搅拌器的类型和形状根据反应物的特性和反应要求设计，包括轴流式、桨式、涡轮式等。
　　搅拌轴：连接搅拌器与驱动装置的轴。搅拌轴需要具备高强度和耐腐蚀性。
　　1.3 加热/冷却系统
　　加热系统：氢化反应通常需要加热，因此配备了加热装置，如电加热夹套或蒸汽加热夹套。加热系统能够精确控制反应温度。
　　冷却系统：某些反应需要降温，冷却系统可以是夹套冷却或内置冷却盘管，用于控制和调整反应温度。
　　1.4 压力控制系统
　　压力表：用于监测釜内的压力。压力表通常与传感器相连，提供实时的压力数据。
　　安全阀：在釜内压力超过设定值时，安全阀会自动释放气体，以防止设备爆炸或损坏。
　　1.5 氢气进气系统
　　氢气管道：用于将氢气引入反应釜。管道需要经过严格的密封和安全检查，防止泄漏。
　　氢气流量计：用于精确测量和控制氢气的流量，确保反应过程中的氢气供应符合需求。
　　1.6 取样和排放装置
　　取样口：用于从釜中取样进行分析。取样口通常配有阀门和取样装置，以便于反应过程中监测产品质量。
　　排放口：用于排放氢化反应生成的产物或未反应的原料。排放口配有控制阀，以便于安全和准确地排放反应物。
　　1.7 密封系统
　　密封装置：盖子和其他开口处配有密封装置，通常使用橡胶垫圈、聚合物密封圈或金属密封圈，确保氢气不会泄漏。
　　防泄漏设计：密封系统设计时需要考虑高温、高压和化学腐蚀等因素，以保证密封的长期稳定性。

　　氢化釜是一种用于化学反应中氢化反应的设备。氢化反应是指通过氢气与化合物反应，通常用于合成或改性化学品。以下是工艺流程的详细说明：
　　1. 工艺概述
　　氢化釜主要用于将氢气添加到其他化学物质中，通过氢化反应实现化学反应的目的。典型的氢化反应包括将不饱和烃转化为饱和烃，或将含有双键的化合物转化为单键化合物。

　　2. 工艺流程
　　工艺流程可以分为以下几个主要步骤：
　　2.1 原料准备
　　. 氢气供应：氢气通常以高压气瓶或氢气发生器提供。氢气需要经过净化处理，去除杂质，如水分、氧气和硫化物。
　　. 反应物准备：根据具体的氢化反应需求，准备好待氢化的原料化学物质。这些原料可能需要在特定的条件下预处理，如溶解、混合或加热。
　　2.2 反应物与催化剂装入反应釜
　　. 加料：将反应物和催化剂（通常为金属催化剂如镍、铂或钯）装入反应釜。催化剂的选择和用量取决于具体的氢化反应类型。
　　. 配置催化剂：催化剂通常以颗粒、粉末或填料的形式存在，并均匀分布在反应釜中，以确保氢化反应的效率。
　　2.3 氢气注入
　　. 氢气加压：将氢气通过氢气管道注入，并加压到所需的反应压力。氢气的压力和流量需要精确控制，以保证反应的稳定性和安全性。
　　. 氢气与反应物接触：氢气与反应物在釜中充分混合并接触。催化剂的存在有助于促进氢气与反应物的反应。
　　2.4 反应进行
　　. 温度控制：氢化反应通常需要在特定的温度下进行。配备了加热或冷却系统，以保持反应所需的温度。
　　. 反应时间：根据反应的性质和要求，氢化过程可能需要一定的时间。反应时间的控制对氢化反应的产物的质量至关重要。
　　2.5 反应结束与产品分离
　　. 反应终止：反应结束后，停止氢气的注入，并将釜中的压力降低到常压。根据需要，可以将氢气从釜中排放或回收。
　　. 分离产品：通过分离设备（如离心机、过滤器或分馏塔）将氢化产物与催化剂、未反应的原料及其他副产品分离。
　　2.6 产品处理
　　. 纯化：根据需要，对氢化产物进行纯化处理，如蒸馏、结晶或洗涤，以去除杂质和副产品。
　　. 产品分析：对产品进行分析和测试，确保其符合质量标准和规格要求。
　　2.7 设备清理与维护
　　. 清理：在每次使用后需要清理，以去除残留的反应物、催化剂和副产品，避免交叉污染。
　　. 维护：定期检查和维护设备，包括密封系统、加热和冷却系统、压力控制装置等，确保其正常运行和安全性。
